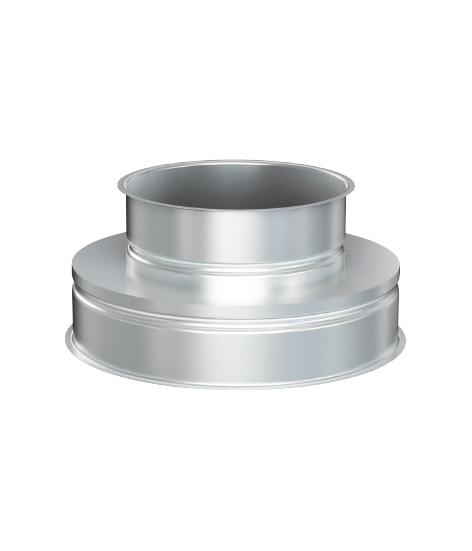

Rid. ZINCO Piatte Svasate

Codice Art.: 46.P.S

Descrizione
Caratteristiche
Applicazioni
Listino
Scheda Tecnica

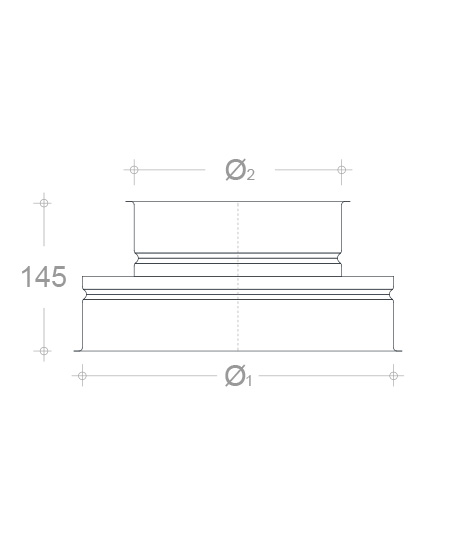

Le Riduzioni ZINCATE Piatte Svasate sono raccordi ridotti in altezza, vengono utilizzati per ridurre o aumentare, compatibilmente alla scelta dei diametri gestiti, tratti sub orizzontali o sub verticali di una Condotta/Canale d'Aria secondo la EN 12237:2004.

Le condotte svolgono la funzione di convogliare, distribuire o espellere l’aria, rappresentano quindi i componenti essenziali degli impianti sia civili che industriali.

Materiali Impiegati: Acciaio ZINCATO, UNI EN 10142 – UNI EN 10143 – UNI EN 10147

Spessori disponibili: mm 0.6, mm 0.8 e mm 1.00.

Saldatura: eseguita con metodologia TIG longitudinale e punzonatura di lembi sovrapposti settori.

Bicchieratura: cartellata con lembi svasati a “L” verso l’esterno mm 8 con tolleranza +/- mm 2, l'accoppiamento avviene attraverso l'impiego di anelli zincati.

Convoglio, distribuzione ed espulsione di arie trattate e non.

Le canalizzazioni in lamiera Zincata trovano applicazione nei seguenti impianti:

- Condizionamento;
- Immissione ed Estrazione di aria dagli ambienti;
- Estrazione aria cappe cucina;
- Estrazione aria macchinari di produzione;
- Impianti di ricambio aria;
- Impianti ventilazione;

Dimensione	6 DC	8 Dc	10 DC
120	€ 20,70	€ 0,00	€ 0,00
130	€ 21,25	€ 24,61	€ 0,00
140	€ 21,81	€ 25,36	€ 0,00
150	€ 23,03	€ 27,02	€ 0,00
160	€ 24,96	€ 29,55	€ 34,15
180	€ 26,48	€ 31,57	€ 36,45
200	€ 30,28	€ 35,85	€ 41,45
220	€ 31,22	€ 37,08	€ 42,94
230	€ 32,82	€ 39,25	€ 45,82
250	€ 37,12	€ 44,98	€ 52,97
300	€ 43,20	€ 52,54	€ 62,04
350	€ 48,90	€ 59,92	€ 70,85
400	€ 54,95	€ 67,73	€ 81,96
450	€ 61,58	€ 76,27	€ 91,22
500	€ 91,15	€ 98,06	€ 105,89
550	€ 101,16	€ 109,22	€ 116,13
600	€ 112,69	€ 120,76	€ 129,97
700	€ 124,45	€ 133,90	€ 145,19
