Airsystem - Canali Rettangolari

Accessori

Raccordo rettangolare

Codice Art.: 35.38.R

Descrizione
Caratteristiche
Applicazioni
Listino
Scheda Tecnica

Il raccordo rettangolare è un accessorio necessario per la realizzazione dei cambi di sezione dei tratti verticali o sub orizzontali di condotte o canali per la gestione dell'aria secondo la EN 12237:2004.
Queste condotte o canali, svolgono la funzione di convogliare distribuire o espellere l’aria e rappresentano gli elementi necessari per la realizzazione di impianti sia civili che industriali.

La produzione ordinaria prevede la realizzazione di tutti i componenti con innesto flangiato.

Materiali Impiegati: Acciaio ZINCATO, UNI EN 10142 – UNI EN 10143 – UNI EN 10147 e Acciaio INOX 304 BA (EN 1.4307 - EN 10088)

Spessori disponibili: mm 0.6, su richiesta mm 0.8.

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Giunzioni: tutte le sezioni sono realizzate con l'inserimento di flange dello spessore di mm 2.00 e larghezza mm 25.

Nelle condotte o canali con giunzione a flangia, entrambe le flange hanno una serie di fori coassiali da mm 12 che permettono il serraggio degli elementi a seguito del loro accoppiamanto. Applicando del silicone sulle flange, prima dell'accoppiamento di elementi contigui, è possibile ottenere la tenuta del sistema ed evitare perdite di carico. La ferramenta necessaria per il serraggio degli elementi non è in dotazione, si consiglia l'utilizzo di dadi e bulloni con diametro inferiore a mm 8, per compensare eventuali disallineamenti.

Convoglio, distribuzione ed espulsione di arie trattate e non.

Le canalizzazioni in lamiera Zincata o Acciaio Inox trovano applicazione nei seguenti impianti:

- condizionamento;
- immissione ed estrazione di aria dagli ambienti;
- estrazione aria cappe cucina;
- estrazione aria macchinari di produzione;
- impianti di ricambio aria;
- impianti ventilazione.

Dimensione	Zinco	Inox
300x100 A 200x100	€ 109,81	€ 142,75
300x200 A 300x100	€ 122,49	€ 163,80
400x200 A 300x200	€ 131,57	€ 181,56
400x300 A 400x200	€ 137,12	€ 196,19
500x200 A 400x300	€ 137,12	€ 196,19
500x300 A 500x200	€ 155,59	€ 222,58
500x400 A 500x300	€ 215,34	€ 287,07
600x200 A 500x400	€ 155,59	€ 222,58
600x300 A 600x200	€ 215,34	€ 287,07
600x400 A 600x300	€ 229,48	€ 309,48
700x200 A 600x400	€ 215,34	€ 373,77
700x300 A 700x200	€ 229,48	€ 309,48
700x400 A 700x300	€ 258,67	€ 345,83
700x500 A 700x400	€ 278,79	€ 373,77
800x200 A 700x500	€ 229,48	€ 309,48
800x300 A 800x200	€ 258,67	€ 345,83
800x400 A 800x300	€ 278,79	€ 373,77
800x500 A 800x400	€ 284,34	€ 388,41
800x600 A 800x500	€ 307,40	€ 419,12

I prezzi riportati sul sito possono subire variazioni senza preavviso.

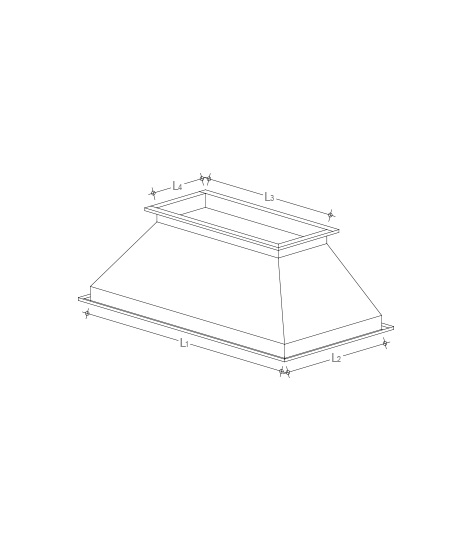

L1	L2	L3	L4	H
300	100	200	100	300
300	200	300	100	300
400	200	300	200	300
400	300	400	200	300
500	200	400	300	300
500	300	500	200	300
500	400	500	300	300
600	200	500	400	300
600	300	600	200	300
600	400	600	300	300
700	200	600	400	300
700	300	700	200	300
700	400	700	300	300
700	500	700	400	300
800	200	700	500	300
800	300	800	200	300
800	400	800	300	300
800	500	800	400	300
800	600	800	500	300

I dati tecnici riportati sul sito possono subire variazioni senza preavviso.
