Airsystem - Canali Rettangolari

Fissaggi e supporti

Supporto per canali/condotte

Codice Art.: 26.49.S.P

Descrizione
Caratteristiche
Applicazioni
Listino
Scheda Tecnica

Il supporto per canali rettangolari reppresenta un elemento utilizzato per il sostegno delle condotte/canali. Si utilizza prevalentemente per canali a sviluppo orizzontale. Sostiene il canale e si fissa a soffitto attraverso l'ulilizzo di: cavi, catenelle o barre filettate che non sono in dotazione con il supporto.

Il suo utilizzo è consigliato per tutti i sistemi con giunzione flangiata.

Materiali Utilizzati: Acciaio ZINCATO, UNI EN 10142 – UNI EN 10143 – UNI EN 10147

Si compone di due parti:
- un SUPPORTO (di spessore variabile da mm 1.5 a mm 2.0 in funzione della sezione scelta), che rappresenta l'elemento da fissare a parete;
- un COLLARE (di spessore variabile da mm 1.0 a mm 1.2 in funzione della sezione scelta), che si dispone sotto ogni flangia ed ha la funzione di serrare l'elemento al supporto.

Ferramenta inclusa, ad eccezione di bulloni e tasselli per il fissaggio a parete.

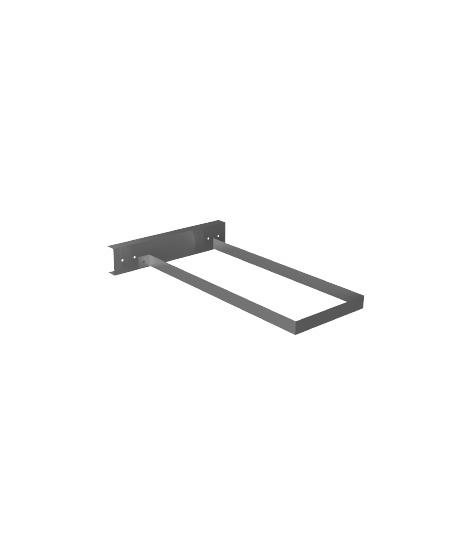

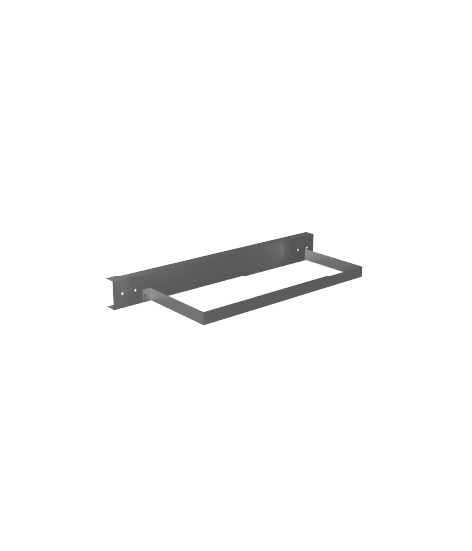

Elementi di supporto dei tratti verticali o sub orizzontali di un Canale/Condotta d'Aria.

In fase di installazione di condotte verticali, si consiglia di utilizzare un collare per ogni elemento. In caso di installazione di condotte sub-orizzontali, si consiglia un collare ogni 2/3 elementi.

Dimensione	Zinco	Inox
200x100	€ 14,32	€ 26,95
300x100	€ 16,17	€ 30,43
300x200	€ 18,02	€ 33,91
400x200	€ 19,70	€ 37,07
400x300	€ 21,55	€ 40,55
500x200	€ 21,55	€ 40,55
500x300	€ 23,40	€ 44,03
500x400	€ 25,25	€ 47,52
600x200	€ 23,40	€ 44,03
600x300	€ 25,25	€ 47,52
600x400	€ 27,10	€ 51,00
700x200	€ 25,25	€ 47,52
700x300	€ 27,10	€ 51,00
700x400	€ 28,78	€ 54,16
700x500	€ 30,63	€ 57,64
800x200	€ 27,10	€ 51,00
800x300	€ 28,78	€ 54,16
800x400	€ 30,63	€ 57,64
800x500	€ 32,48	€ 61,12
800x600	€ 34,33	€ 64,61

I prezzi riportati sul sito possono subire variazioni senza preavviso.

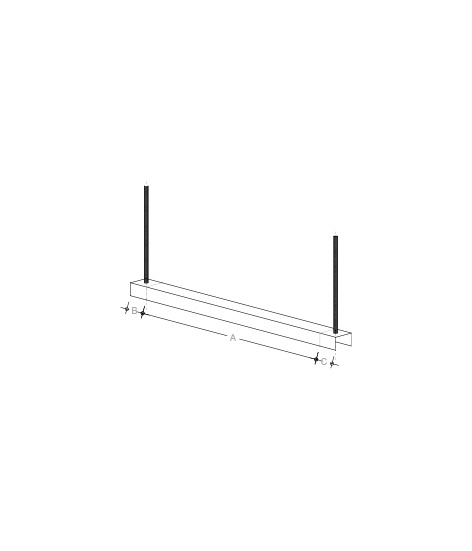

L1	L2	A	B	C
200	100	210	50	50
300	100	310	50	50
300	200	310	50	50
400	200	410	50	50
400	300	410	50	50
500	200	510	50	50
500	300	510	50	50
500	400	510	50	50
600	200	610	50	50
600	300	610	50	50
600	400	610	50	50
700	200	710	50	50
700	300	710	50	50
700	400	710	50	50
700	500	710	50	50
800	200	810	50	50
800	300	810	50	50
800	400	810	50	50
800	500	810	50	50
800	600	810	50	50

I dati tecnici riportati sul sito possono subire variazioni senza preavviso.
