Airsystem - Canali Rettangolari

Curve

Curva 45° verticale mm 0.6

Codice Art.: 35.38.45.V

Descrizione
Caratteristiche
Applicazioni
Listino
Scheda Tecnica

La curva 45° rettangolare con andamento verticale rappresenta il componente necessario per le deviazioni d'asse a 45° dei tratti verticali o sub orizzontali di condotte o canali per la gestione dell'aria secondo la EN 12237:2004. Queste condotte o canali, svolgono la funzione di convogliare distribuire o espellere l’aria e rappresentano gli elementi necessari per la realizzazione di impianti sia civili che industriali.

La produzione ordinaria prevede la realizzazione di tutti i componenti con innesto flangiato.

Materiali Impiegati: Acciaio ZINCATO, UNI EN 10142 – UNI EN 10143 – UNI EN 10147 e Acciaio INOX 304 BA (EN 1.4307 - EN 10088)

Spessori disponibili: mm 0.6, su richiesta mm 0.8.

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Giunzioni: tutte le sezioni sono realizzate con l'inserimento di flange dello spessore di mm 2.00 e larghezza mm 25.

Nelle condotte o canali con giunzione a flangia, entrambe le flange hanno una serie di fori coassiali da mm 12 che permettono il serraggio degli elementi a seguito del loro accoppiamento. Applicando del silicone sulle flange, prima dell'accoppiamento di elementi contigui, è possibile ottenere la tenuta del sistema ed evitare perdite di carico. La ferramenta necessaria per il serraggio degli elementi non è in dotazione, si consiglia l'utilizzo di dadi e bulloni con diametro inferiore a mm 8 per compensare eventuali disallineamenti.

Convoglio, distribuzione ed espulsione di arie trattate e non.

Le canalizzazioni in lamiera Zincata o Acciaio Inox trovano applicazione nei seguenti impianti:

- condizionamento;
- immissione ed estrazione di aria dagli ambienti;
- estrazione aria cappe cucina;
- estrazione aria macchinari di produzione;
- impianti di ricambio aria;
- impianti ventilazione.

Per i campi di utilizzo si consiglia di consultare la scheda configurazione

Dimensione	Zinco	Inox
200x100	€ 55,65	€ 87,64
300x100	€ 62,12	€ 104,54
300x200	€ 68,58	€ 121,43
400x200	€ 79,25	€ 145,31
400x300	€ 87,11	€ 165,83
500x200	€ 87,11	€ 165,83
500x300	€ 101,80	€ 194,16
500x400	€ 123,33	€ 230,29
600x200	€ 101,80	€ 194,16
600x300	€ 123,33	€ 230,29
600x400	€ 140,99	€ 261,30
700x200	€ 123,33	€ 230,29
700x300	€ 140,99	€ 261,30
700x400	€ 171,87	€ 306,74
700x500	€ 182,49	€ 334,50
800x200	€ 140,99	€ 261,30
800x300	€ 171,87	€ 306,74
800x400	€ 182,49	€ 334,50
800x500	€ 210,16	€ 378,58
800x600	€ 246,56	€ 431,40

I prezzi riportati sul sito possono subire variazioni senza preavviso.

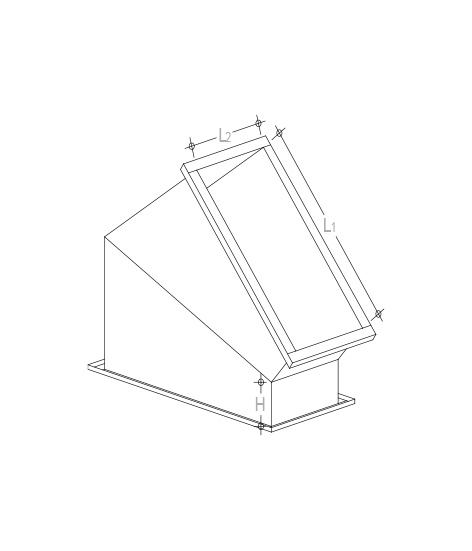

L1	L2	H
200	100	100
300	100	100
300	200	100
400	200	100
400	300	100
500	200	100
500	300	100
500	400	100
600	200	100
600	300	100
600	400	100
700	200	100
700	300	100
700	400	100
700	500	100
800	200	100
800	300	100
800	400	100
800	500	100
800	600	100

I dati tecnici riportati sul sito possono subire variazioni senza preavviso.
