Modulo per diffusore orizzontale

Codice Art.: 35.38.D.O

Descrizione
Caratteristiche
Applicazioni
Listino
Scheda Tecnica

Il modulo per diffusore rettangolare con andamento orizzontale, si utilizza per la distribuzione o la ripresa dell'aria dei tratti verticali o sub orizzontali di una Condotta/Canale d'Aria secondo la EN 12237:2004. Queste condotte o canali, svolgono la funzione di convogliare, distribuire o espellere l’aria e rappresentano gli elementi necessari per la realizzazione di impianti sia civili che industriali.

Questo accessorio può anche essere realizzato con il codino di sezione ridotta rispetto al corpo, in ogni caso permettere l'inserimento della griglia in alluminio a doppia regolazione. La selta della dimensione della bocchetta del modulo e della relativa griglia da istallare deve essere effettuata sulla base dei volumi d'aria da gestire.
La produzione ordinaria prevede la realizzazione di tutti i componenti con innesto flangiato.

Materiali Impiegati: Acciaio ZINCATO, UNI EN 10142 – UNI EN 10143 – UNI EN 10147 e Acciaio INOX 304 BA (EN 1.4307 - EN 10088)

Spessori disponibili: mm 0.6, su richiesta mm 0.8.

Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale.

Giunzioni: tutte le sezioni sono realizzate con l'inserimento di flange dello spessore di mm 2.00 e larghezza mm 25.

Nelle condotte o canali con giunzione a flangia, entrambe le flange hanno una serie di fori coassiali da mm 12 che permettono il serraggio degli elementi a seguito del loro accoppiamanto. E' possibile ottenere la tenuta del sistema ed evitare perdite di carico, applicando del silicone sulle flange prima dell'accoppiamento di elementi contugui. La ferramenta necessaria per il serraggio degli elementi non è in dotazione, si consiglia l'utilizzo di dadi e bulloni con diametro inferiore a mm 8, per compensare eventuali disallineamenti.

Convoglio, distribuzione ed espulsione di arie trattate e non.

Le canalizzazioni in lamiera Zincata o Acciaio Inox trovano applicazione nei seguenti impianti:

- Condizionamento;
- Immissione ed estrazione di aria dagli ambienti;
- Estrazione aria cappe cucina;
- Estrazione aria macchinari di produzione;
- Impianti di ricambio aria;
- Impianti ventilazione;

Dimensione	Zinco	Inox
200x100	€ 107,50	€ 149,72
300x100	€ 116,62	€ 173,57
300x200	€ 132,26	€ 203,35
400x200	€ 144,64	€ 230,17
400x300	€ 187,83	€ 343,06
500x200	€ 187,83	€ 343,06
500x300	€ 213,54	€ 390,31
500x400	€ 276,38	€ 471,38
600x200	€ 213,54	€ 390,31
600x300	€ 276,38	€ 471,38
600x400	€ 298,19	€ 515,06
700x200	€ 276,38	€ 471,38
700x300	€ 298,19	€ 515,06
700x400	€ 333,67	€ 571,22
700x500	€ 360,68	€ 619,66
800x200	€ 298,19	€ 515,06
800x300	€ 333,67	€ 571,22
800x400	€ 360,68	€ 619,66
800x500	€ 374,67	€ 656,22
800x600	€ 404,62	€ 707,32

I prezzi riportati sul sito possono subire variazioni senza preavviso.

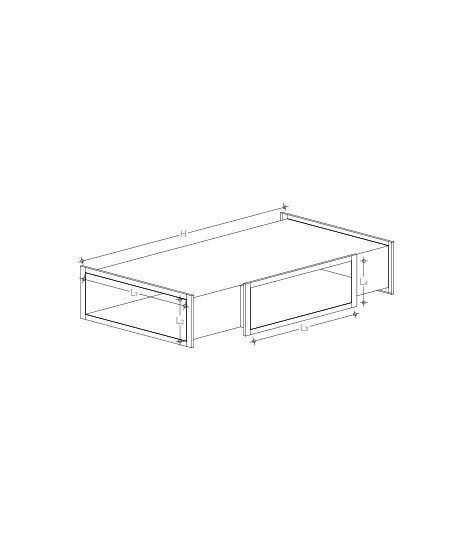

L1	L2	L3	L4	H
200	100	200	100	500
300	100	300	100	500
300	200	300	200	500
400	200	400	200	1000
400	300	400	300	1000
500	200	500	200	1000
500	300	500	300	1000
500	400	500	400	1000
600	200	600	200	1000
600	300	600	300	1000
600	400	600	400	1000
700	200	700	200	1000
700	300	700	300	1000
700	400	700	400	1000
700	500	700	500	1000
800	200	800	200	1000
800	300	800	300	1000
800	400	800	400	1000
800	500	800	500	1000
800	600	800	600	1000
